面向新能源汽车的测量解决方案

作为解决环境污染和能源供应问题的王牌，全世界汽车行业正在加速向以电动汽车为代表的新能源汽车转变。因此需要开发和制作以往汽油车和柴油车没有的新装置和零件，这些装置和零件测量的重要性也日益突出。

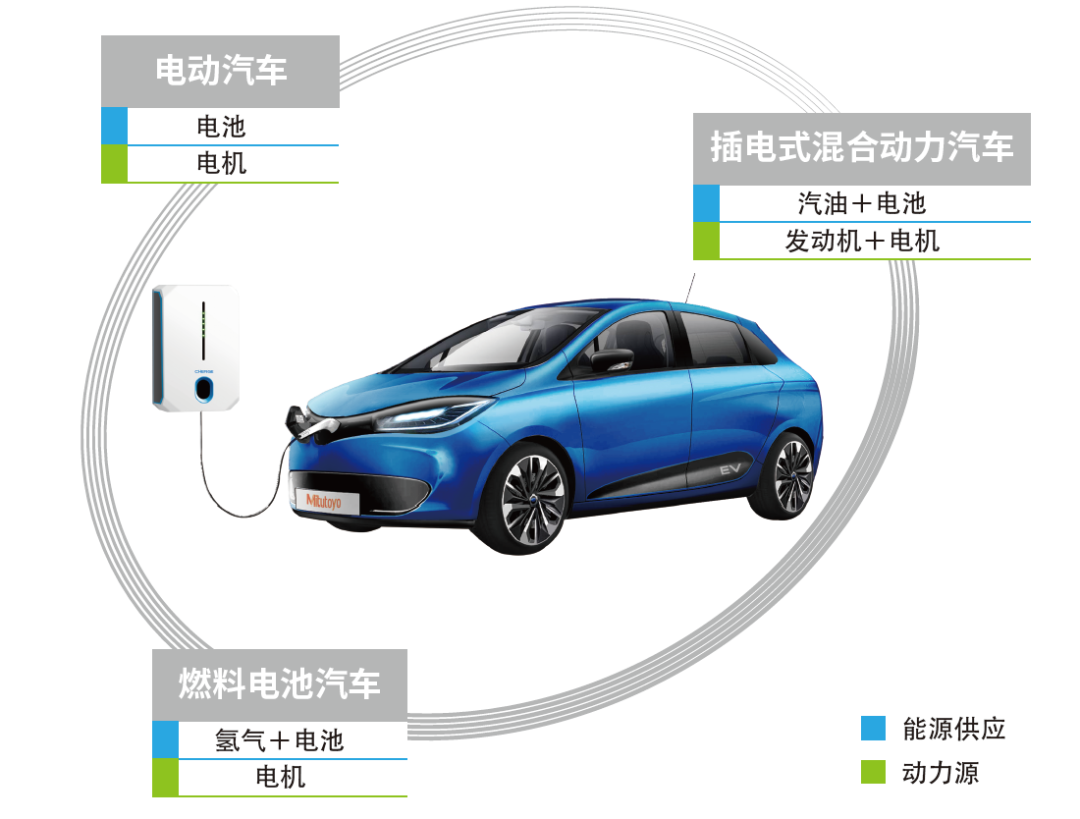

新能源汽车的分类

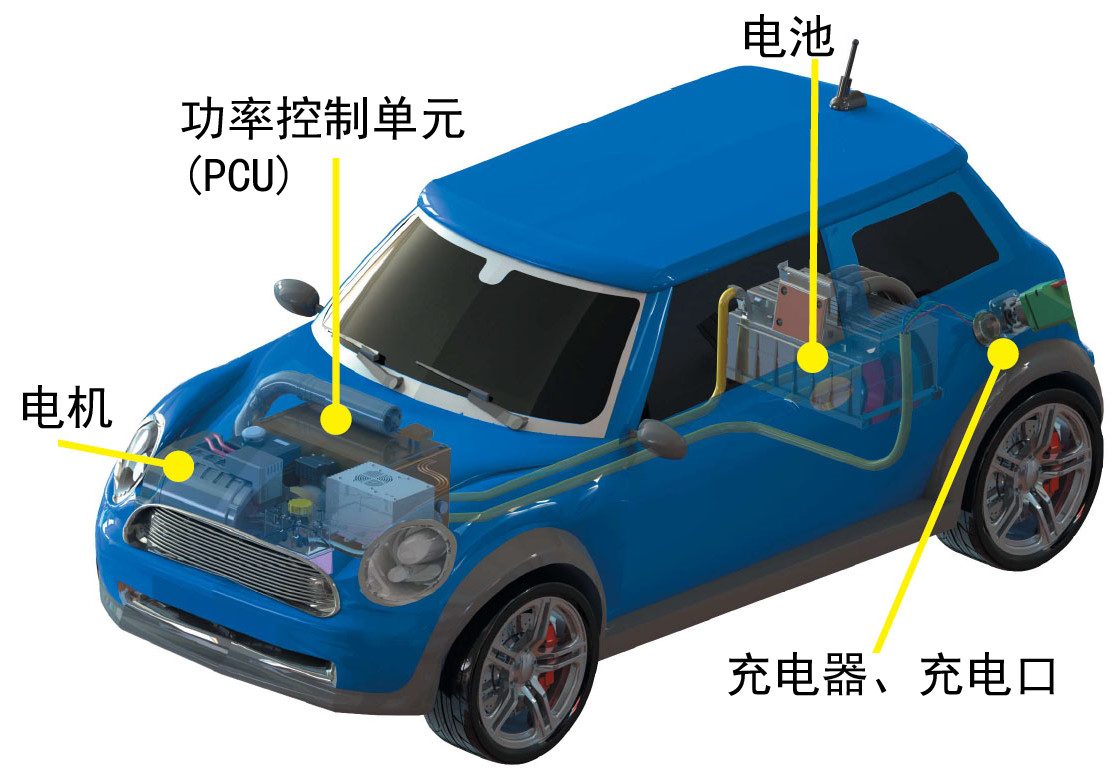

在这一背景下，下面将对约5500款三丰的精密测量设备中，可以为新能源汽车的产品制造提供部分的技术和解决方案进行介绍。

功率控制单元（PCU）

IGBT的检测

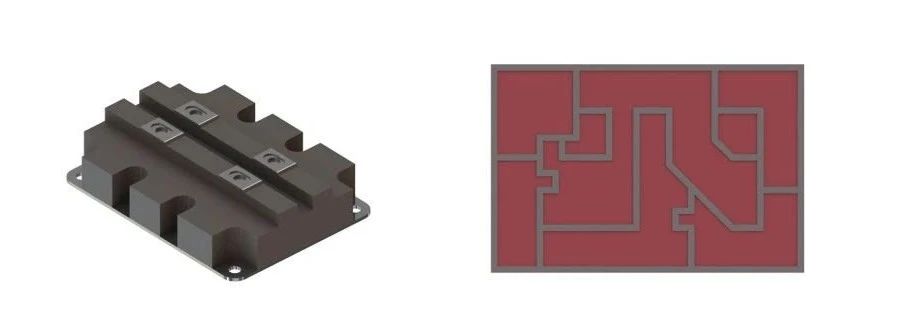

IGBT（Insulated Gate Bipolar Transistor）作为变频器核心的功率晶体管，主流的IGBT是半导体零件的集合体。

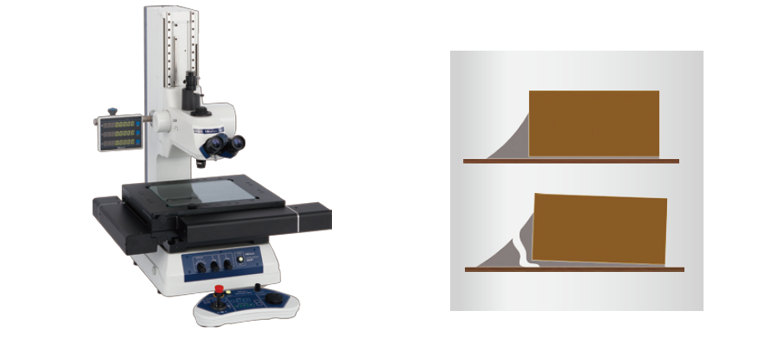

对其芯片、键合金线等细微零件进行检测时推荐使用影像测量机。而观察检测连接芯片的焊锡有无裂痕时，可以选择测量显微镜。

PCU盖板的测量

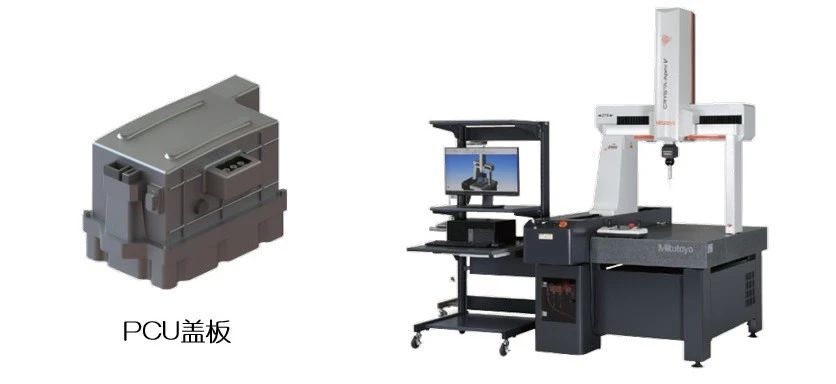

对于用铸铝制造的PCU盖板，CNC三坐标测量机可对复杂的立体形状进行接触式自动测量。

电机（Motor）

电机铁芯的测量

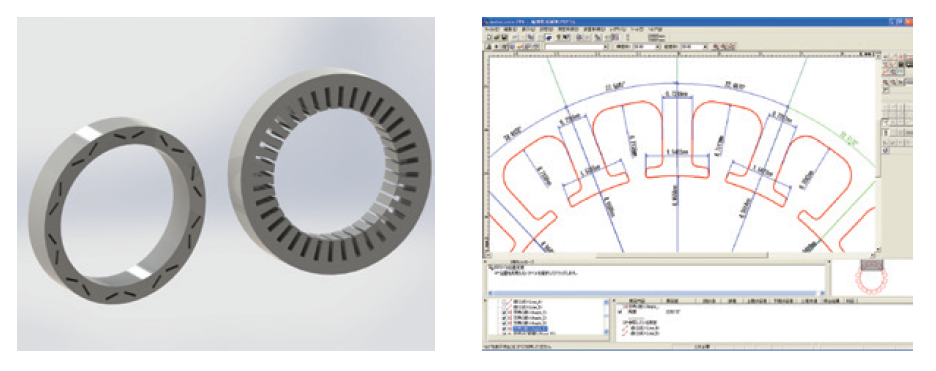

对于电机铁芯的检测，可以使用配有触发式测头的影像测量机。

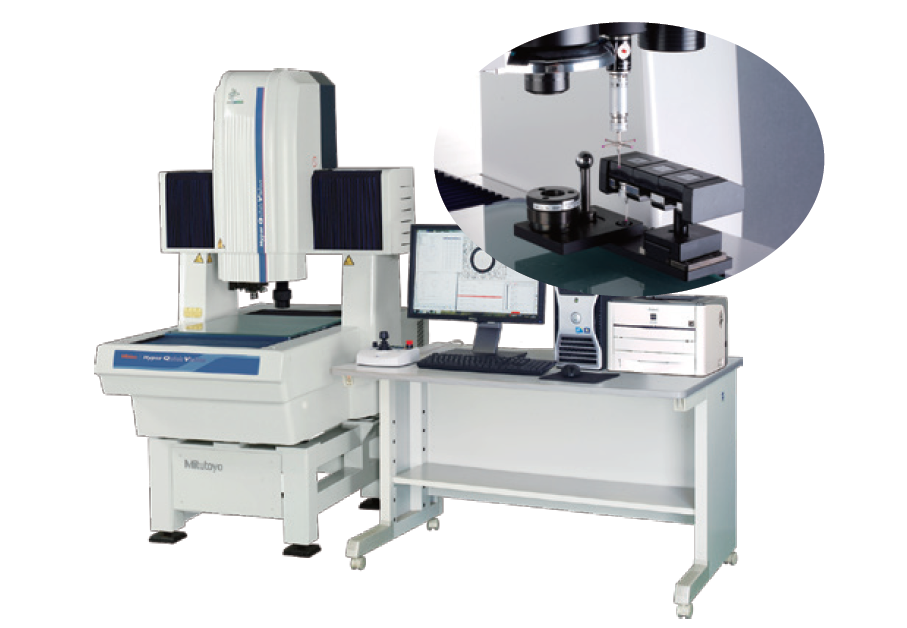

搭载可接触式测头的影像测量机可以高效地测量层叠前冲压单品和层叠品。

薄且平的层压前单品可以使用影像测量模式；层压后的扭曲和偏移等三维的评估可以使用接触式测头模式。影像测量和接触测量，双模式一机化，更为高效。

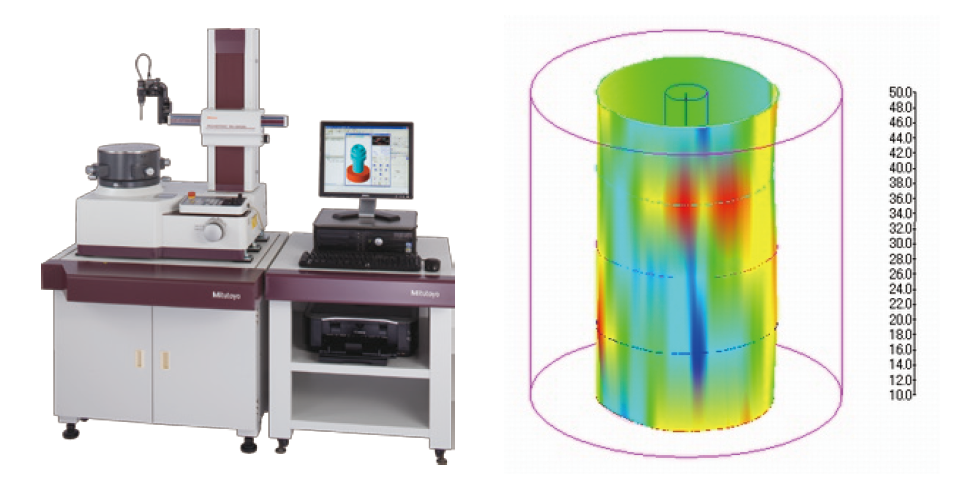

此外，转子外径、定子内径的圆柱度测量可使用圆度测量仪进行测量。

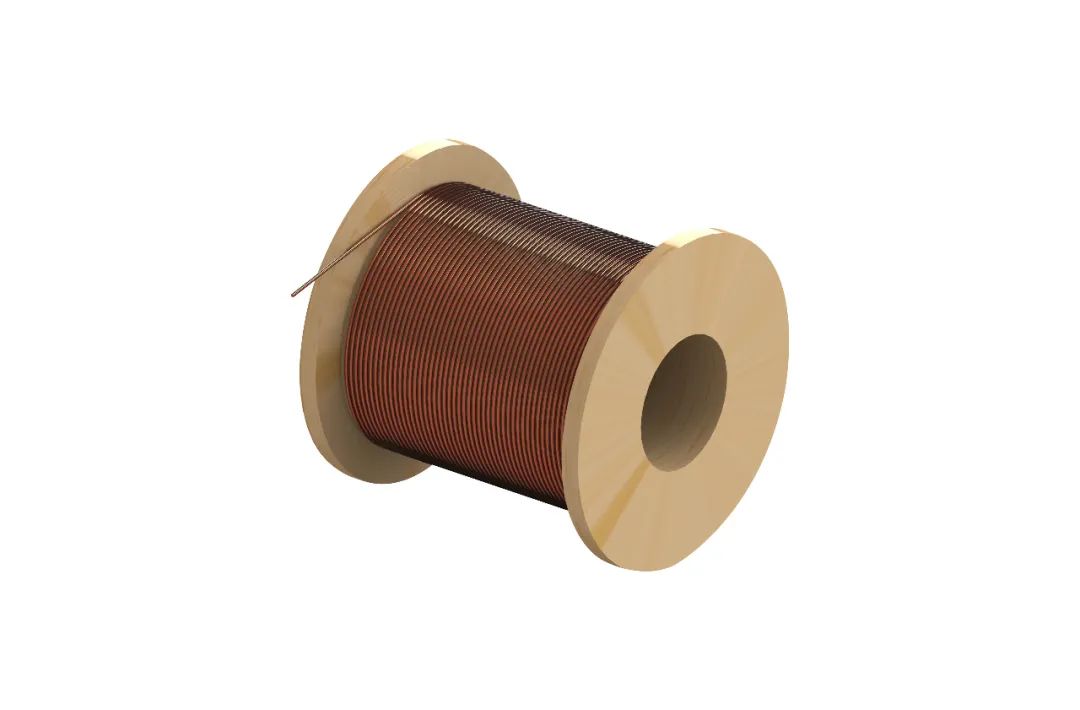

线圈的检测

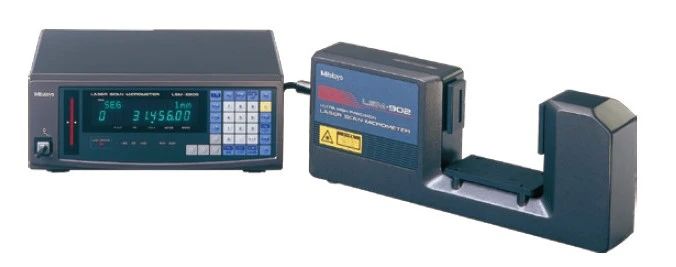

对于电机中线圈的检测，可以选用高速、高分辨率的激光测径仪。

三丰品质激光测径仪，对电机铁芯中使用的绕组外径可进行非接触式的高效检测。

电池 Battary

锂离子电池的检测

电池隔膜是用于隔离电池的正负极材料。为了避免其使用过程中导致的破裂或起火，对隔离膜厚度进行管理，在锂离子电池的制造工序中是不可或缺的。

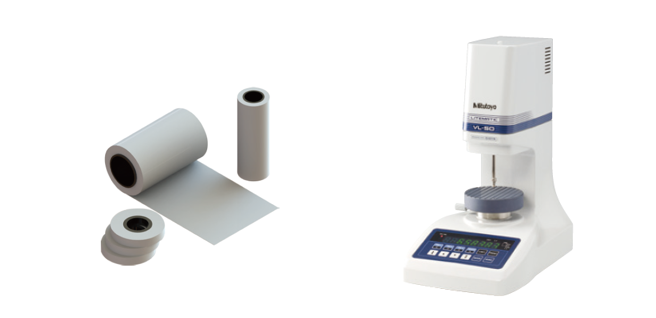

台式低测力测高仪的低测力可以最大限度降低对材料的影响，完成对隔膜的完美检测。

此外，还可以应用测量显微镜对层压型锂离子电池内部有无异物进行检查（需要切断）。
