应用 | 激光测径仪

激光，是20世纪最重要的计量发明之一，被称为“最准的尺”，在长度测量领域得到了大量的应用。今天小编要介绍的激光测径仪就是利用激光特性的精密测量装置。

激光测径仪（Laser Scan Micrometer）是通过高速扫描的激光束，以非接触的方式测量尺寸的高速、高精度的激光测量系统。

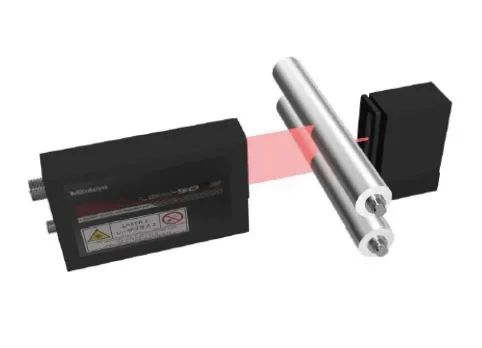

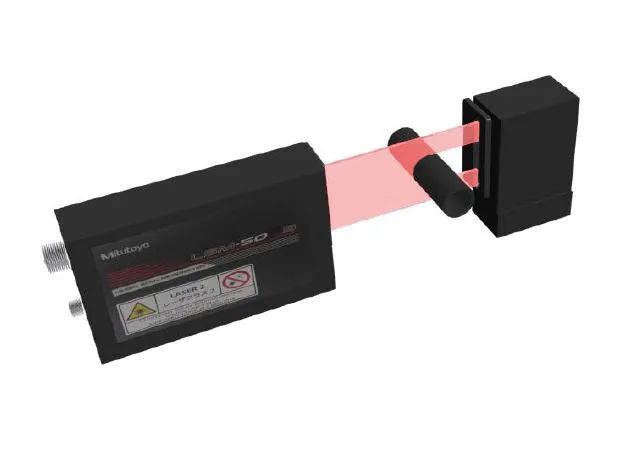

测量示意图

激光测径仪发挥其非接触测量的优点，可以轻松对高温工件、易破损、变形、污损的工件、以及不宜施加测力的软性材料等接触式难以测量的工件进行高精度测量。

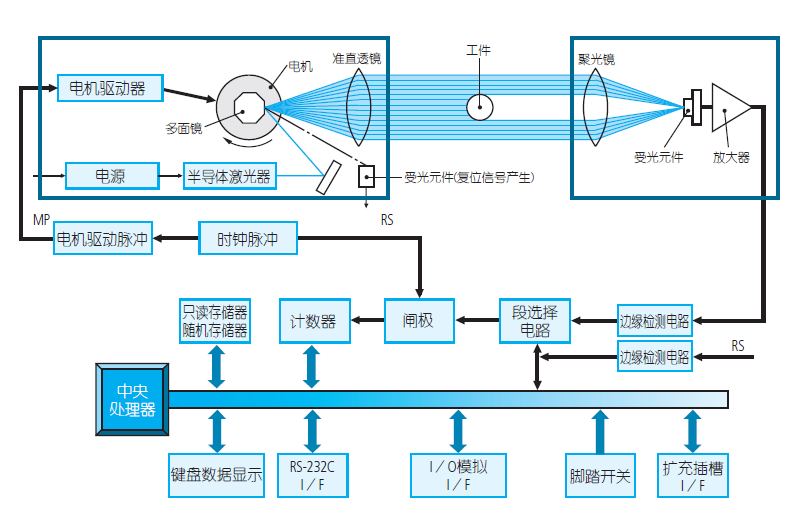

测量原理图

产品特征

◆　每秒3,200次的高速度扫描(部分机型除外)

三丰的激光测径仪采用16面镜和超精密扫描电机，每秒3200次的超高速扫描，可以适应工件的急剧变化，即使在高速生产线或有振动的场所也能轻松实现高速测量。

◆　减少测量的人为误差

被测物可直接放置在测量工作台和夹具上，没有测量力的影响，减少测量的人为误差。

◆　提高重复精度、定位误差、直线度

光学系统的优化和时钟脉冲的高速化，使得重复精度、定位误差、直线度有了飞跃性的提高，并满足高精度的测量需求。

◆　可显示窄范围精度，实现技术性突破

随着检测仪器性能的提升，实现了窄范围精度的显示功能，可确保与基准工件进行比较测量时的精度。（LSM-500S、LSM-9506除外）

应用场景

三丰的激光测径仪具有高分辨力和广测量范围的优势，在各个领域得到了广泛应用。

应用1

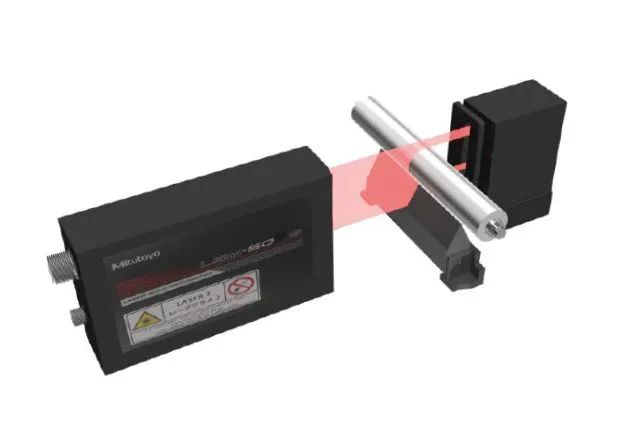

胶辊的外径测量

应用2

辊筒外径和跳动的同时测量

应用3

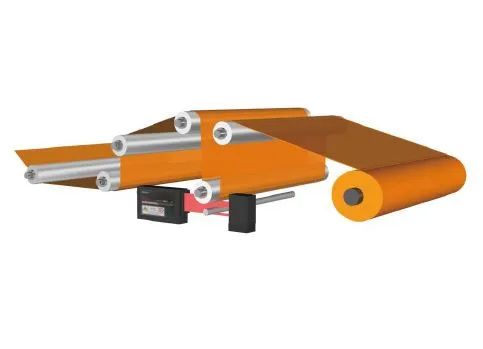

胶片/薄板不均匀程度的测量

应用4

辊子缝隙的测量

应用5

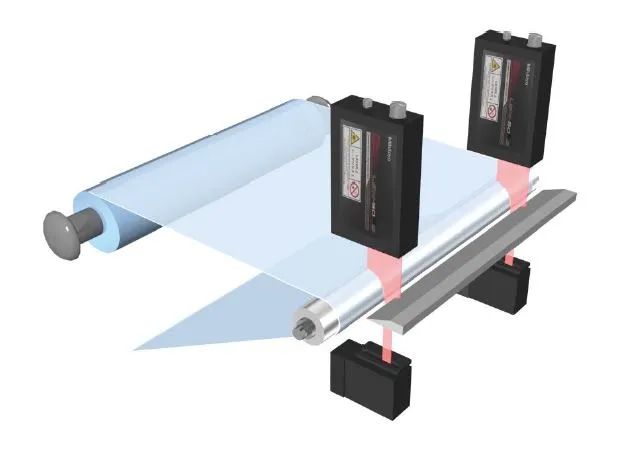

胶片、薄板的厚度测量

应用6

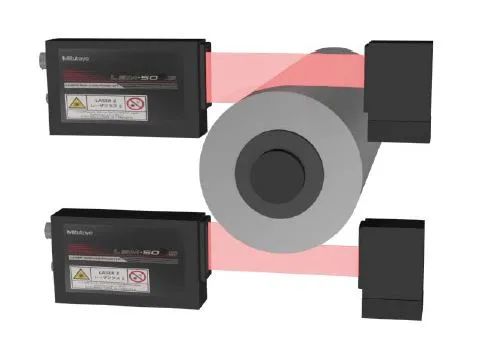

超大外径的双机测量

应用7

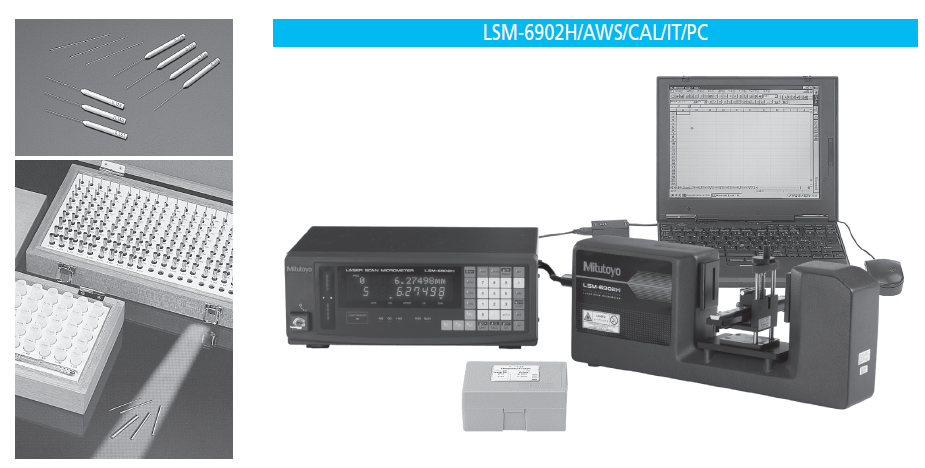

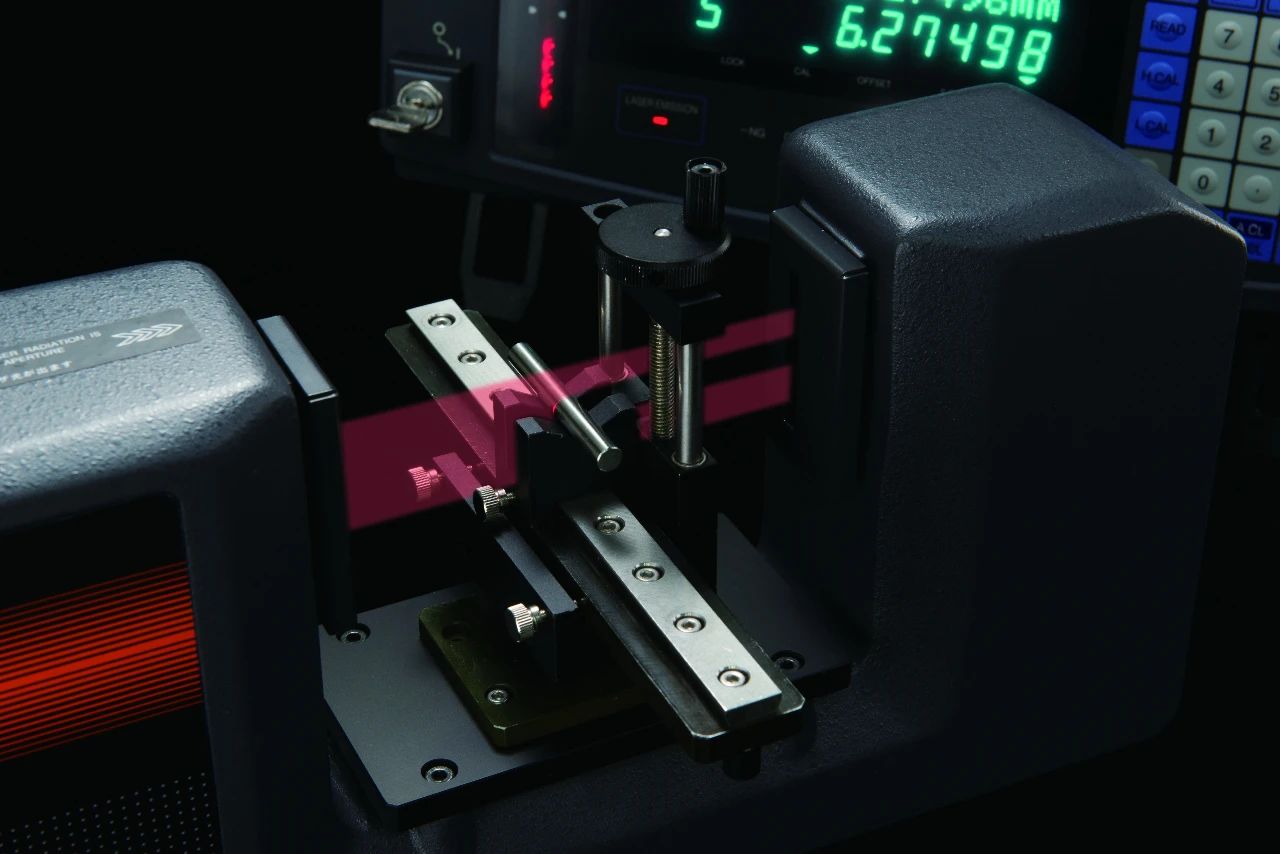

使用LSM-6902H测量塞规或销规
