测量Tips | 投影仪的光学术语&选型指南

轮廓投影仪是以正确的放大倍率将工作台上的工件放大投影至投影屏上来进行有效测量、检查、观察的测量仪器。

和大家熟知的测量显微镜一样，轮廓投影仪同样采用了非接触式的测量方式，可对接触式测量难以检测的微小零部件、易变形的部件进行观察，也可检测各种形状复杂工件的轮廓尺寸和表面形状，如冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。

不同的是，投影仪无需目镜，相比较显微镜来说，可降低操作者的疲劳度，大视野的投影屏还可适用于多人同时观察。

投影仪的光学术语

正像和倒像

正像：投射在屏幕上的图像与工作台上的物的方向相同。
倒像：相对于工作台上的物体移动时(如下图所示)，图像从上到下、从左到右反转，也叫反像。

工作距离

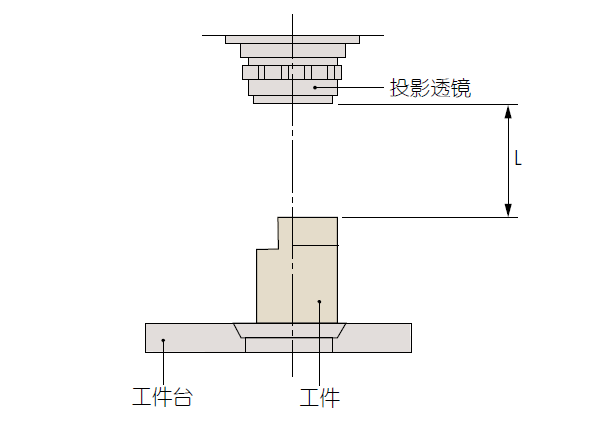

工作距离是指对焦时从投影透镜面到对焦工件表面的距离。如下图中的L所示。

放大倍率精度

放大标称倍率，即投影镜头上显示的倍率。

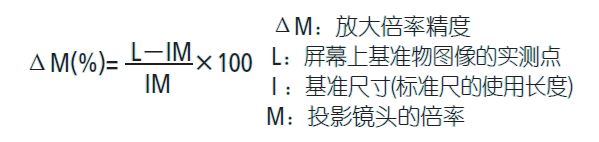

放大倍率是指针对某种具有标称放大倍率的投影镜头而言，把基准尺寸（基准尺的使用长度）放大投影至投影屏上，其投影像的实际测量值与基准尺寸的比率*，可以用以下公式计算。

*请注意，放大倍率精度不等同于测量精度。

照明类型

轮廓照明（透射照明）：指通过透射光观察工件的照明方法，主要用于测量工件的放大轮廓图像。

同轴表面照明：指通过将光同轴传送至透镜来照亮工件，以观察/测量表面的照明方法。(需要使用半反射镜或内置半反射镜的投射透镜)

斜表面照明（斜向反射照明）：指倾斜地照亮工件表面的照明方法。该方法可提供增强反差图像，从而能以三维角度清晰地观察图像。但需注意，使用这种照明方法容易出现尺寸测量误差(需要一个斜镜，PJ-H30系列中的型号随附斜镜)。

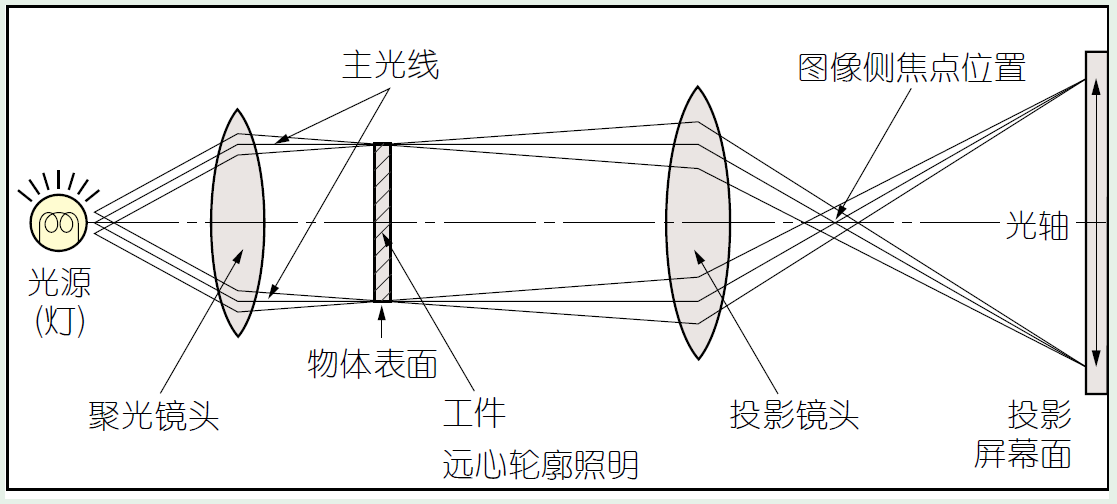

远心光学系统

远心光学系统是基于通过将透镜光阑放置在影像侧的焦点位置上使主光线与光轴平行这一原理的光学系统。其功能特征为，由于物体沿光轴移动，尽管图像也会模糊，但图像尺寸不会变化。

对于测量投影仪和测量显微镜，通过将灯丝放在聚光透镜的焦点上，而非透镜光栅上，以便用平行光束照射对象，这样就能获得相同的效果(参见上图)。

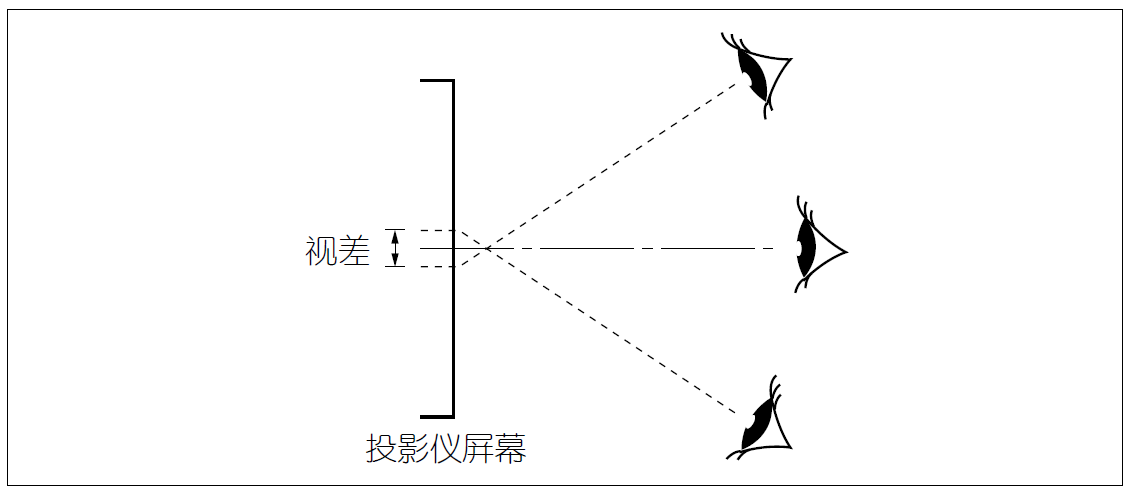

视差

视差是指具有固定背景对象物的位移，该固定背景是由观察者的位置、该物体的有限分离机背景平面引起的变话等所引起的位移。

视差直径

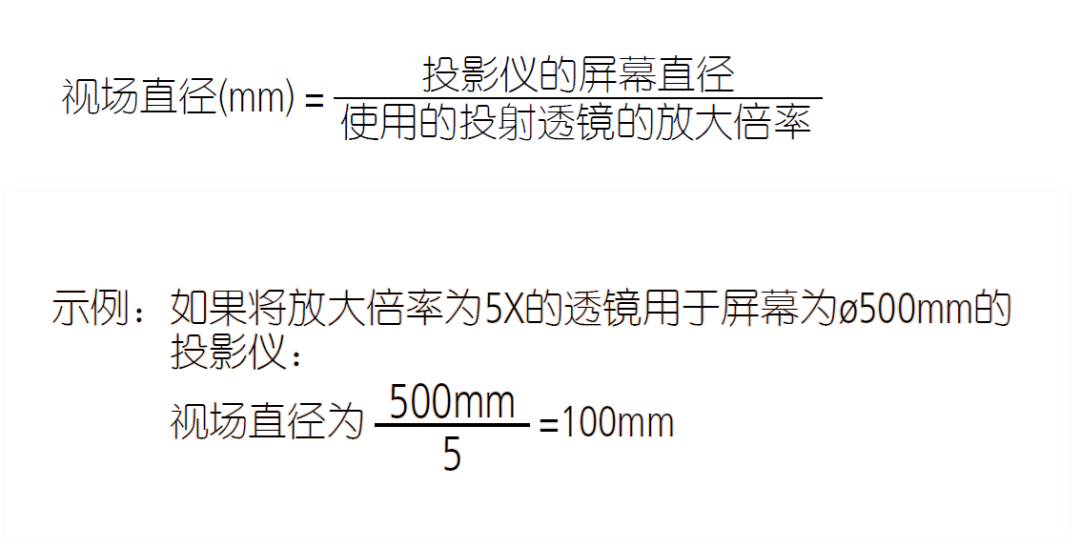

视差直径指可使用特定透镜投射的最大工件直径。

投影仪的选型指南

接下来为您介绍三丰多款投影仪型号，满足从检查室到制造加工现场各种安装环境的使用需求。

满足制造现场环境使用

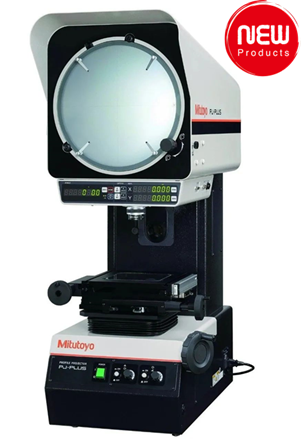

PJ-PLUS系列

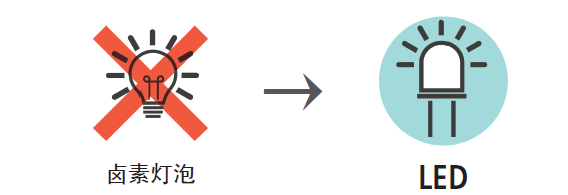

全新升级的新品PJ-PLUS系列采用白色LED的照明光源，消除了对灯丝断裂的担忧。LED与卤素灯泡相比，寿命更长且功耗超低，自然色投影图像更清晰。

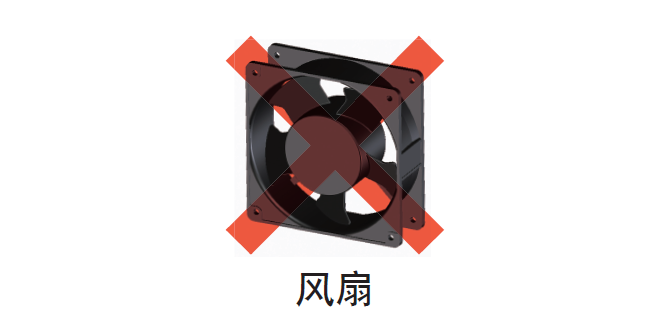

此外，投影仪的主机内部无需安装冷却风扇，不会有油雾、灰尘进入主机内部，因此可减少维护作业，降低维护保养的成本。

PJ-PLUS系列拥有这两项特长，即使在制造加工现场等环境下也能提供稳定的尺寸测量和角度测量。需要在加工环境下使用投影仪的小伙伴可以考虑这一系列。

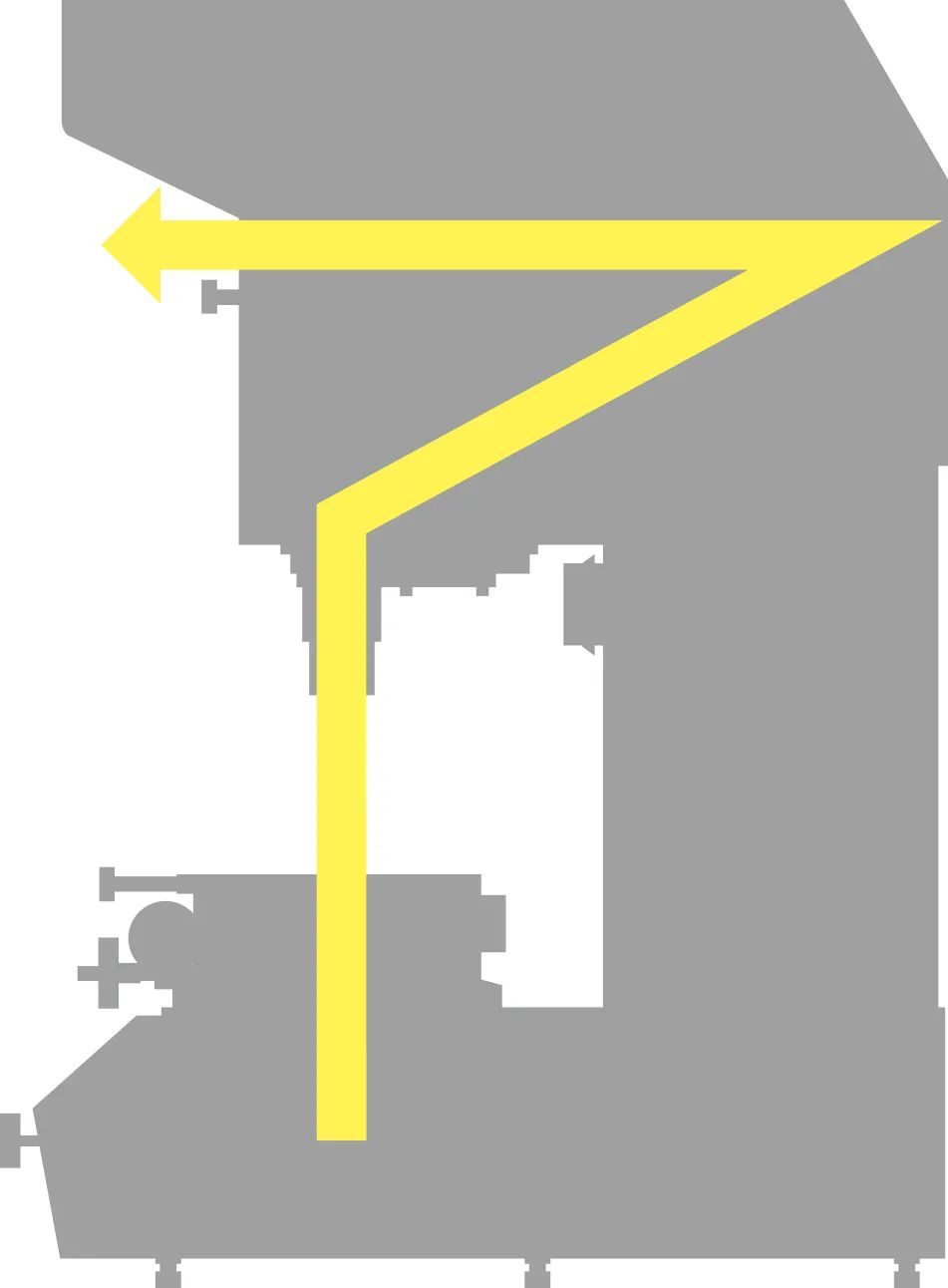

投影图像：倒立倒像
