多图预警 | 测量内径的工具有几种？

市面上用于测量内径的工具种类比较多，如何选择适合自己的工具，还要从测量工具本身的功能来看。

极小孔的内径测量

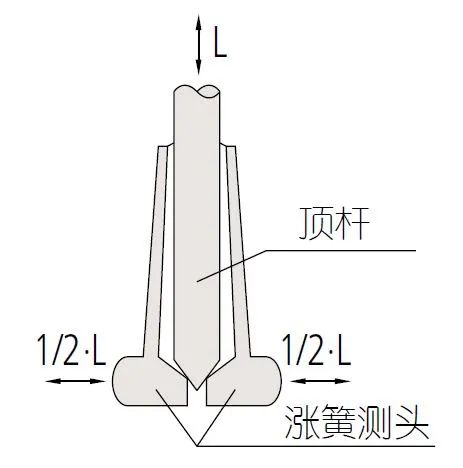

小于7.3mm的极小孔内径测量可以选择CG-MX系列内径表，它的涨簧测头可轻松进入工件内进行高精度测量，最小可测0.95-1.55mm的内径，精度达4μm。

◀极小孔内径表

点击可查看大图

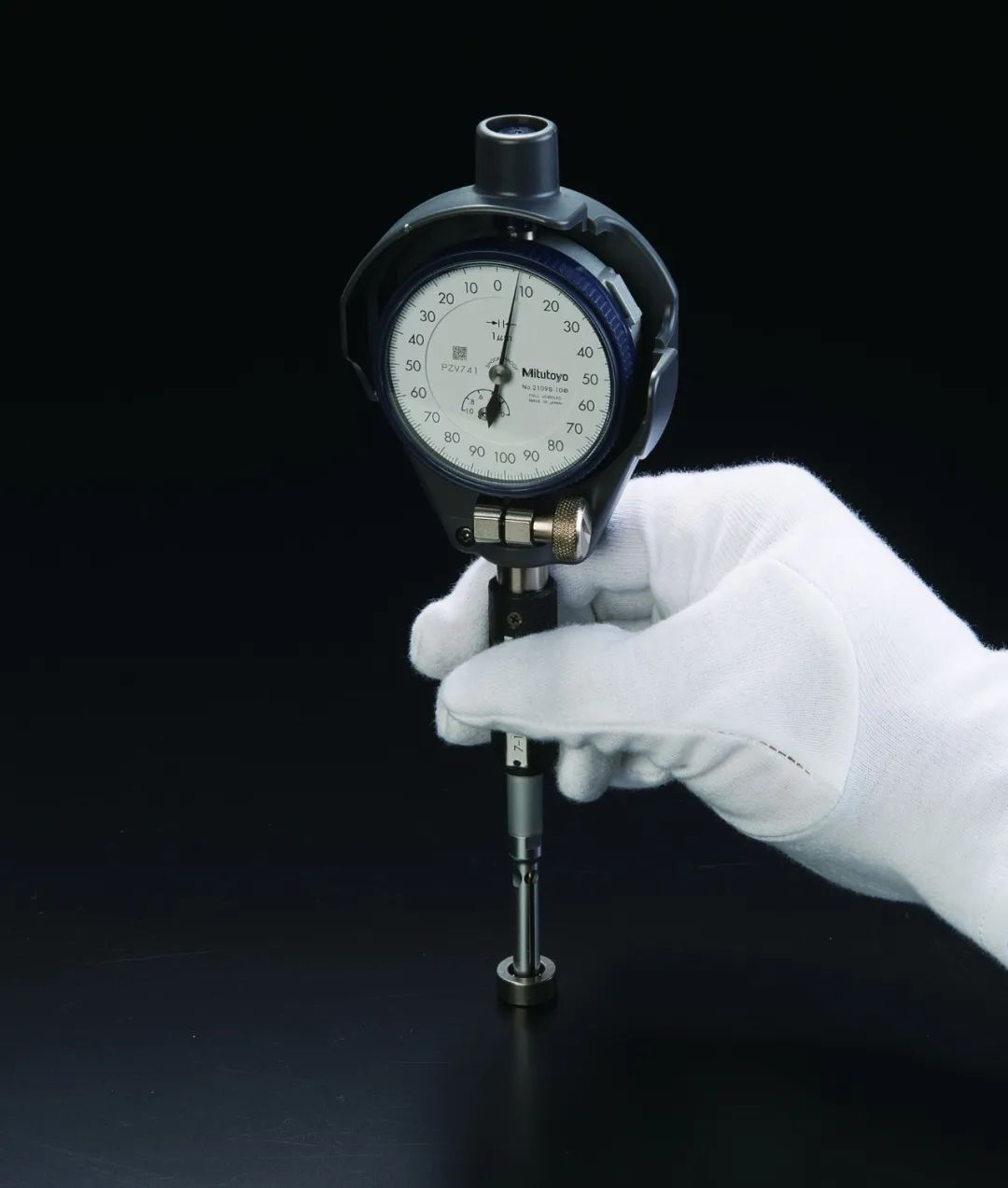

而标准型内径表CG-AX系列，活动测头与可更换测头的尖端采用硬质合金球，确保了高耐用性和耐磨性。

点击查看大图

内径表的指示表可以从指针式指示表、数显指示表中选择。注意哦！指示表和保护罩是选件，不是标配。

孔径测量

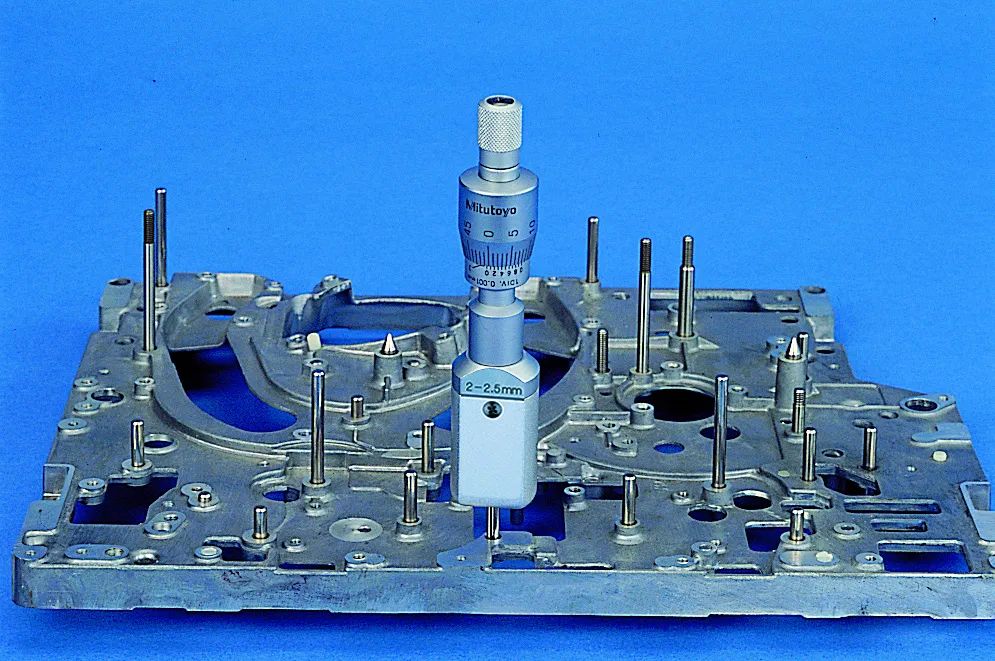

此外，还有Holtest系列的孔径千分尺可供选择。如待测内径小于6mm，可使用机械性比较简单的二爪孔径千分尺，最小可测量2mm的孔径。

二爪式孔径千分尺

Holtest

三爪式孔径千分尺是采用三点法测量的工具，三点法的重复性更好，且具备自动求心功能，以其3个接触面定位在孔内，所以易于使用，可保证稳定的测量。

数显三爪孔径千分尺

Holtest

还有数显快速型的Absolute孔径千分尺可供选择。它利用杠杆操作原理，能够简便快速地进行测量，效率更高。

ABSOLUTE孔径千分尺

Borematic

更多关于孔径千分尺Holtest的详细介绍，可以点击阅读历史推文 ↓

除了上述两点式、三点式的测量工具以外，还有一种更为简单的内径测量专属工具。

单杆/接杆内径千分尺

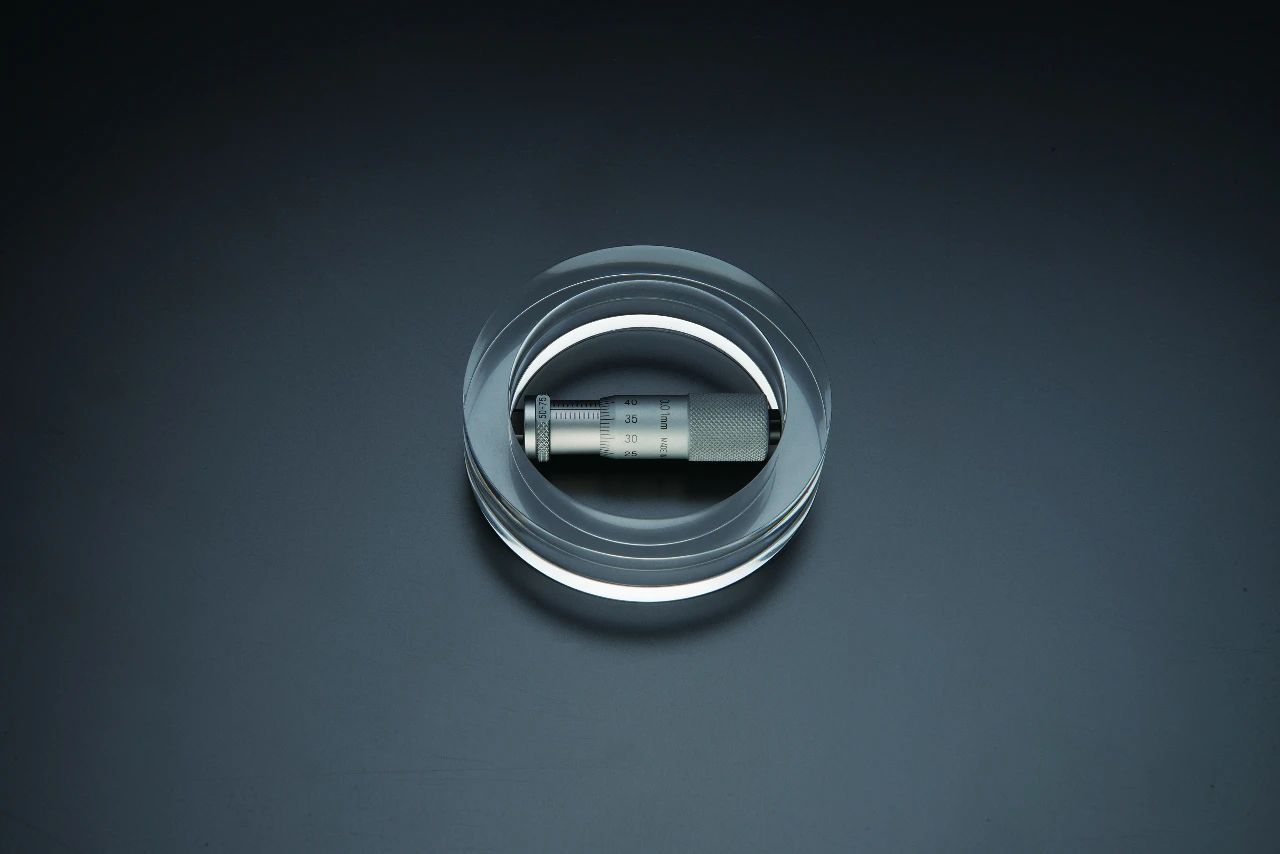

专用于内径测量的单杆型内径千分尺，是最基础、简便的内径测量工具。由于它与工件的内径在同一轴线上，测量也符合“阿贝原理”，是误差最小化的理想工具。

单杆内径千分尺及套装

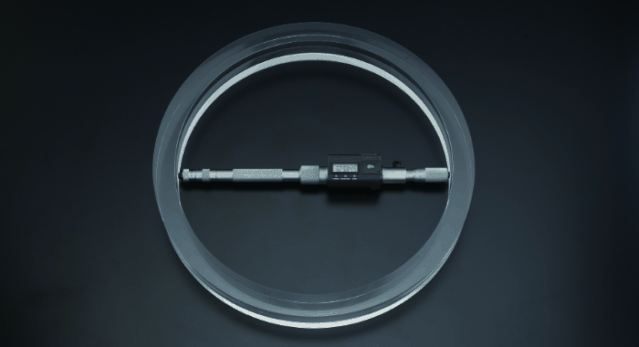

还有接杆型内径千分尺可测量大尺寸的直径，有数显型（分辨力0.001mm）和机械型（分度值0.01mm），测量面也可分为带硬质合金头和不带硬质合金头，可以测量多种尺寸范围的内径尺寸。

接杆式内径千分尺最大可测量5000mm

测量深孔的内径千分尺

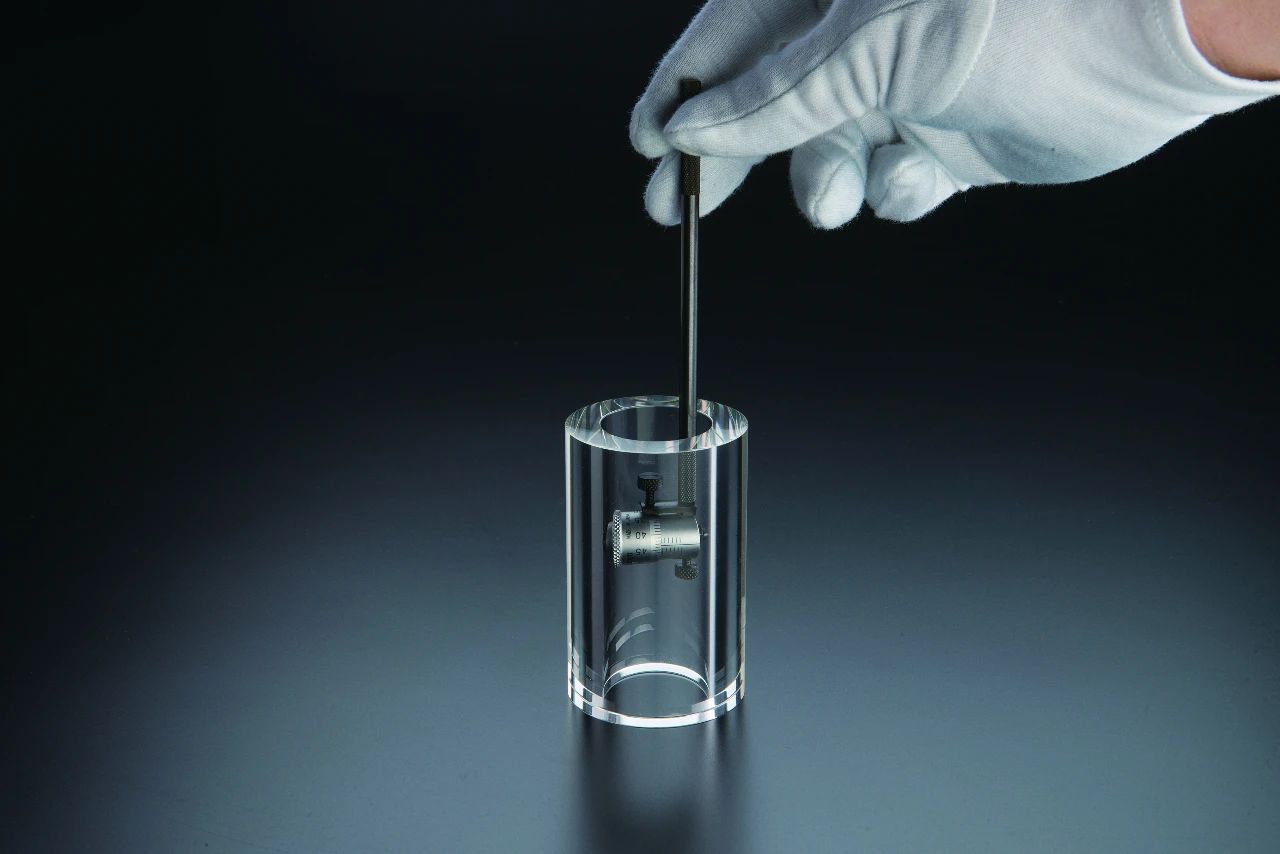

如需测量深孔，建议选择可更换测杆型内径千分尺IMS系列，主尺可与可更换测杆及接长杆结合使用，从而扩大测量范围。

更多关于内径的测量工具，
可登陆三丰官网或微信公众号菜单键查阅
《2020-2021商品目录》C部_内径测量器

商品目录的使用方法
