孔径千分尺的那些事儿

孔径千分尺通过测量爪对被测物的内孔进行两点或三点式定位,从而简单准确地测量内孔直径的尺寸。



三丰公司出品的Holtest孔径千分尺大致分为三爪/二爪式、数显式和ABSOLUTE快速孔径千分尺,可轻松对应多种孔径尺寸的测量。今天小编就和您一起聊聊孔径千分尺的那些事儿。

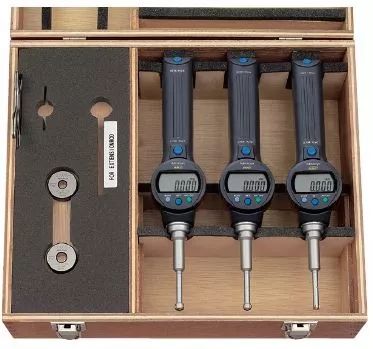

上图:三丰Holtest孔径千分尺





01

 各部位名称

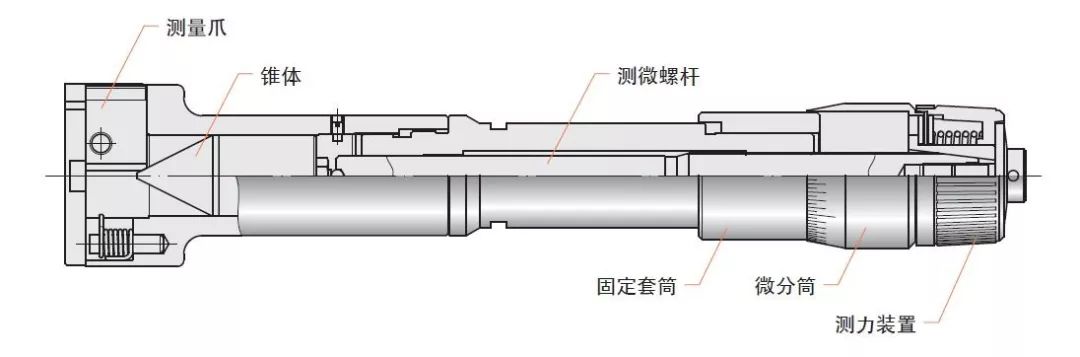

结构图:





 \



\

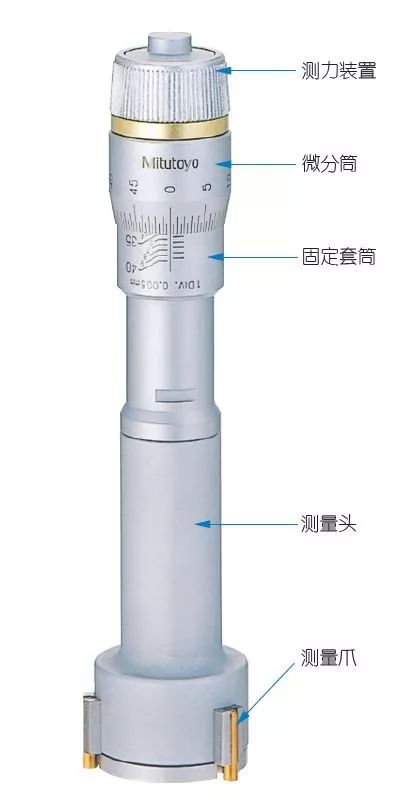

▲孔径千分尺

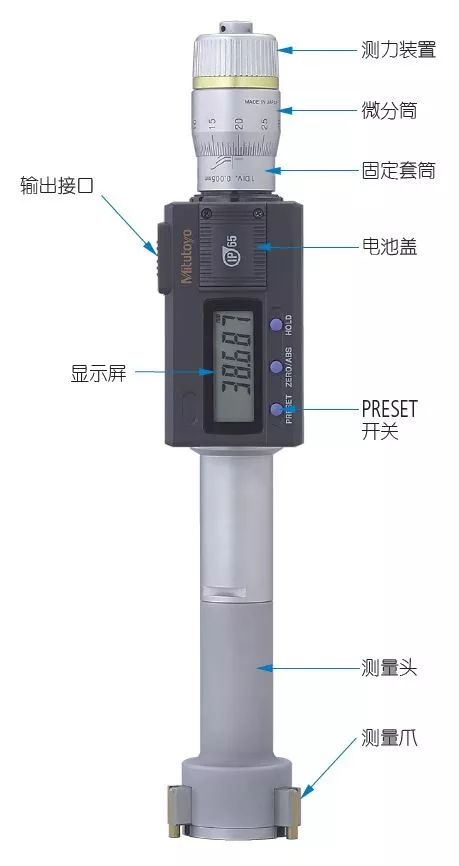

▼数显孔径千分尺
\



(点击图片可查看大图)






02

 使用示例

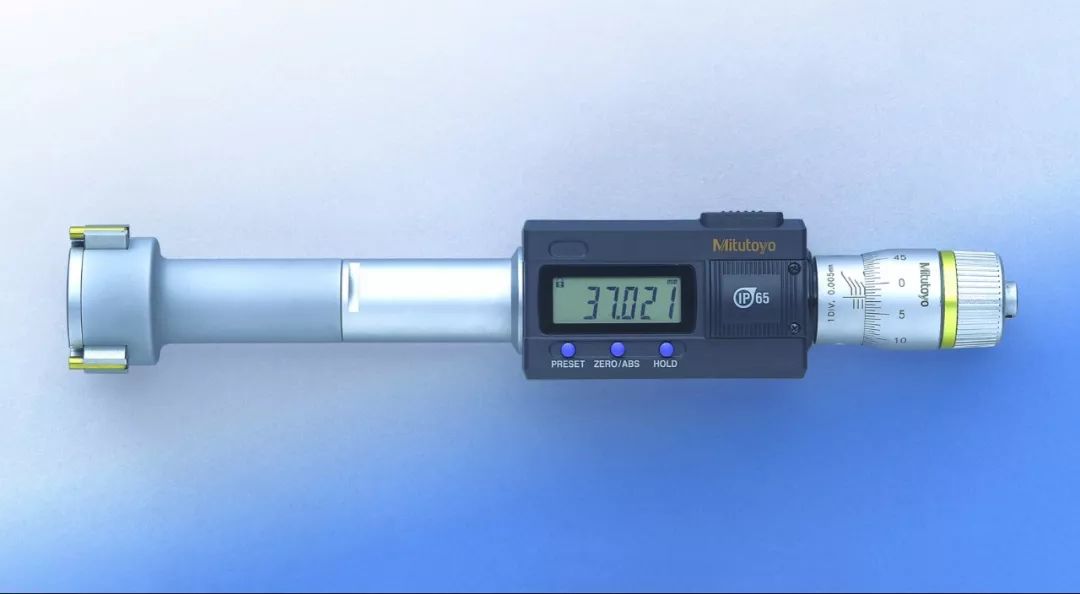

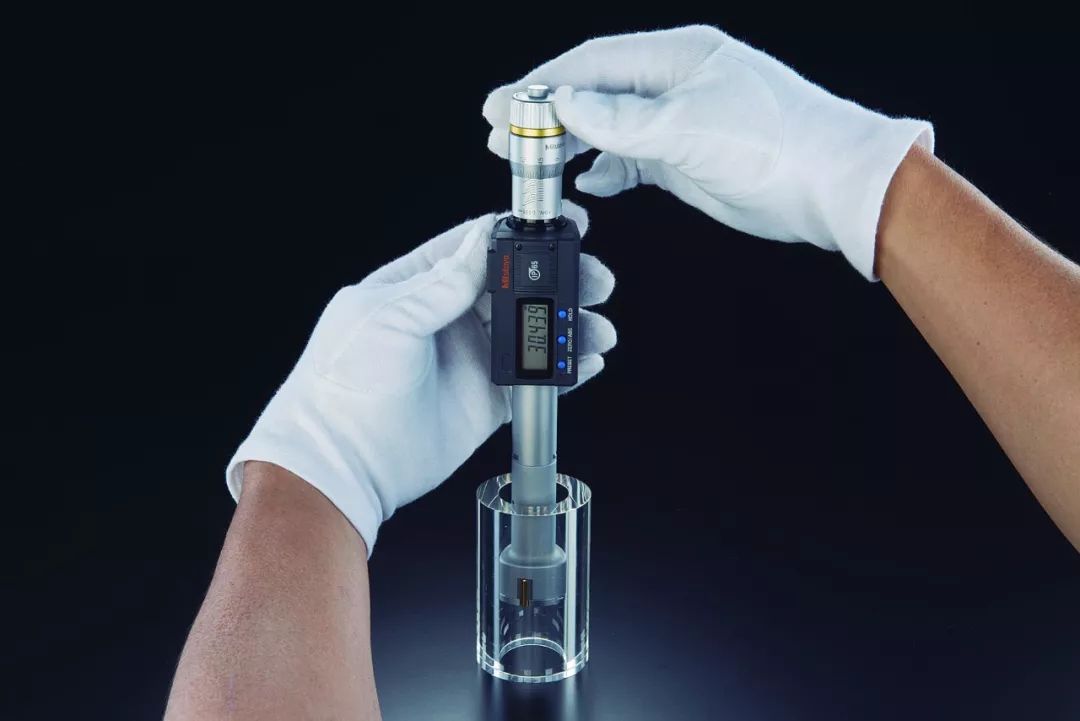

数显孔径千分尺



\

大型LCD显示,方便读数。\
支持高效操作的ABS和INC测量模式。

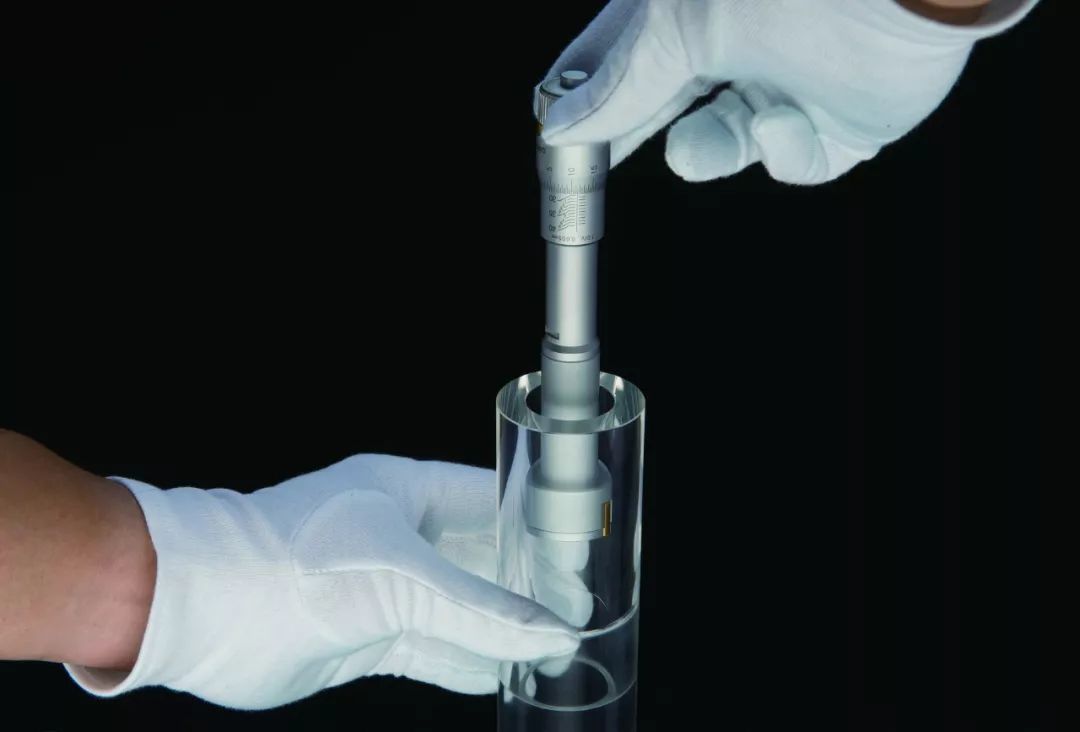

二爪、三爪式孔径千分尺



\

镀钛测量爪具有高耐用性和抗冲击性。
配置的恒压装置可实现稳定测量。\

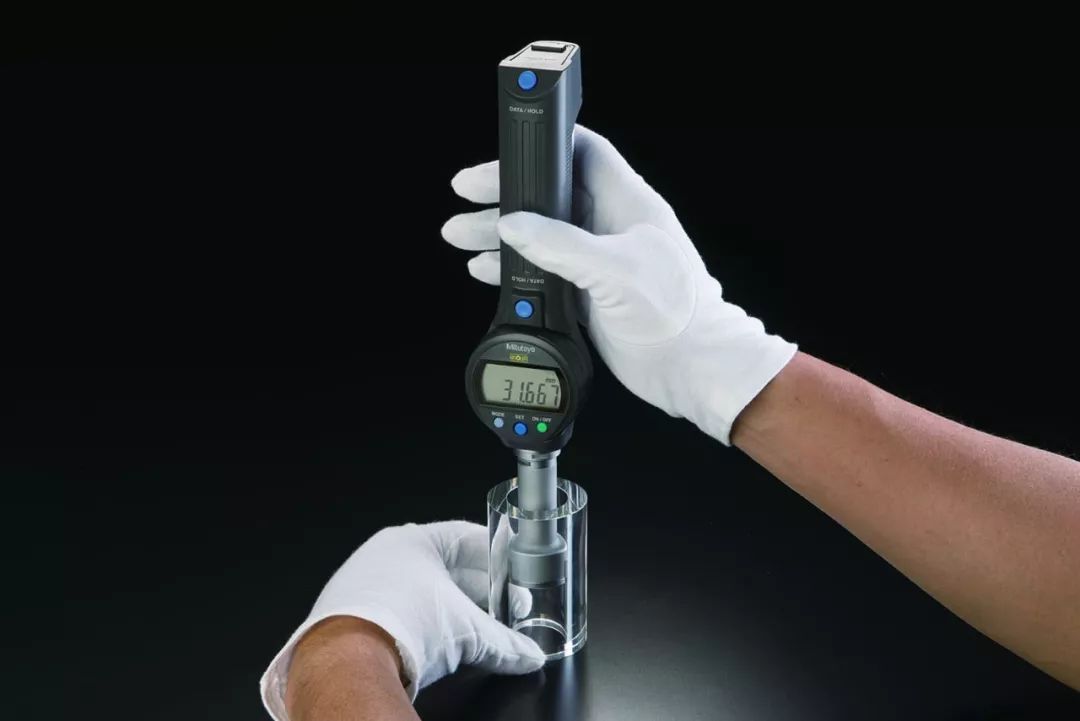

ABSOLUTE孔径千分尺



\

利用杠杆操作实现简便快速测量。
双保持功能保证最佳定位。\










03

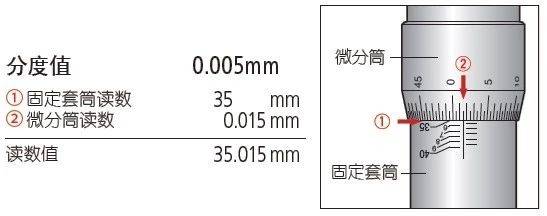

 刻度的读法










04

 倾斜对测量的影响

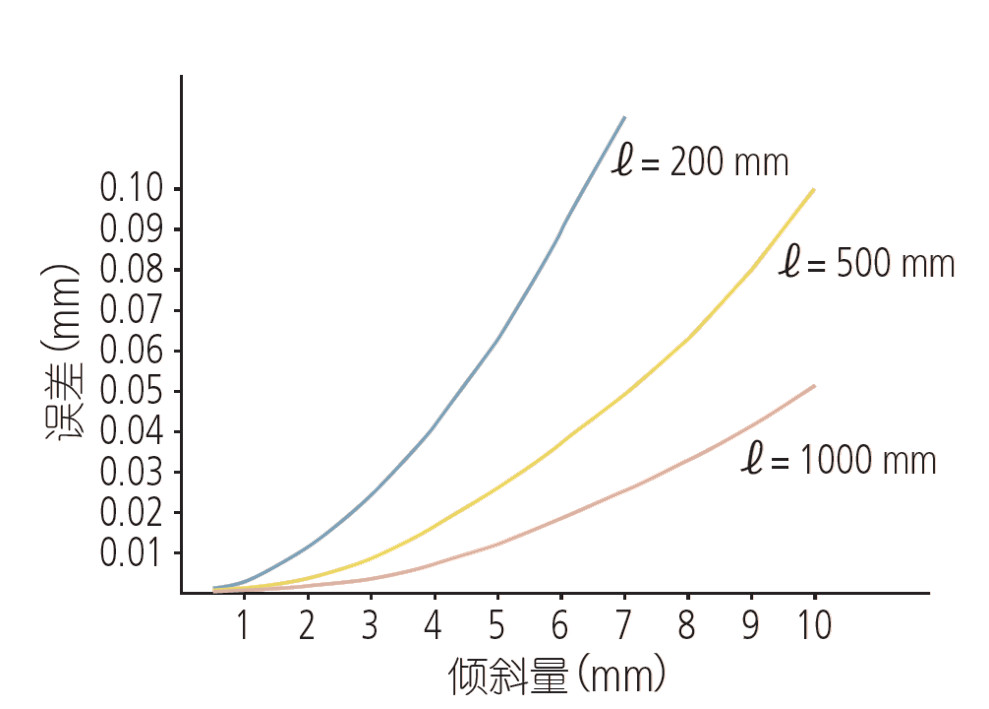

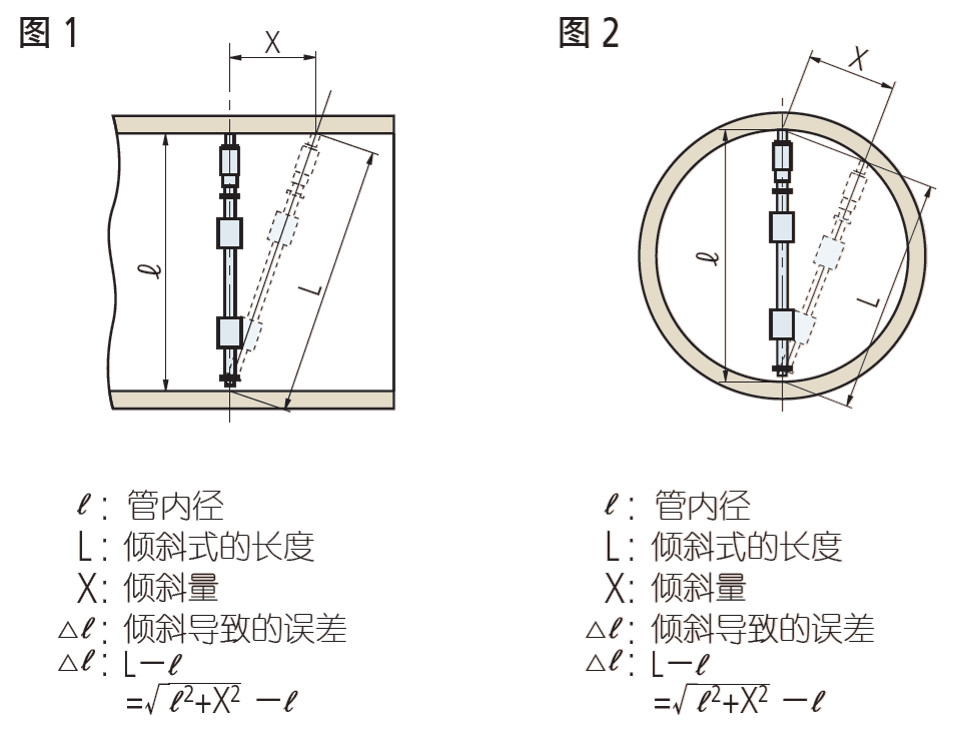

按图1 所示,计算出向孔轴方向倾斜的误差,可得出下图的曲线。图2 中相对轴孔向左右倾斜的误差,与下图的曲线大致相同,呈现负值。
