指针式千分表产品应用技术

指针式千分表不仅可以简单地作为尺寸量具应用于比较测量仪器的测量台，而且可以广泛地作为嵌入•埋置式装置装在支架、夹具上或装配在深度计，厚度计或其他测量仪上使用，用途广泛。

在各种指针式千分表中，单转指针式千分表是专门为进行比较测量而设计的，其突出特点是消除了因指针转数的计算错误而导致的读数错误。此外，这种千分表还具有防震结构设计。正因为具有这些特点，单转指针式千分表于1977年问世以来一直特别受到汽车制造业等制造业的青睐，有代替传统指针式千分表的趋势。但由于价格很高，推向全球市场还有一定难度。

本文将介绍一款新开发的低价位高可靠性普及型单转指针式千分表。

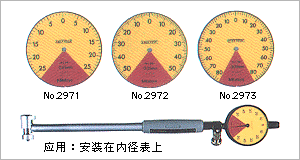

No.2971	No.2972	No.2973

1)	测量的可靠性：避免人为误差 因为指针最多只转一周，从而消除了因错误计算指针转数而导致的读数错误。 千分表具有双刻度间隔，十分易于读数。
	[高效单转千分表] <单转千分表> [易于进行NG判断] <标准千分表> [容易错误判断为OK] *对于超出规格1mm的工件，标准千分表的长针的位置相同，如果忽视了短针的转数，可能会将超过公称尺寸的工件当作公差内的工件处理。

1)	内部框架实现塑料化
	由传统的锌拉模铸造改为强化塑料（PPS+碳纤）拉模铸造，降低了内部框架的重量，实现了轻量化。此外，改变了传统压入/组装结构，实现了后盖的一体化和轴套的内置设计，加大了轴套的强度，提高了防溅能力。

2)	内部框架和轴衬的一体化
	内部框架实现塑料化的同时，导轨也由以前的铜改变为塑料，整体导轨用同一种材料铸成。这样以来，导轨的位置被变更在框架内部，并且心轴固定夹可以在全程的任何位置夹持。在这样的结构下，心轴的移动就不会受到可能从轴套下端部进入的灰尘和污物的影响。 心轴固定夹可以夹持在全程的任何位置，使定位更容易。 由于心轴的导轨装在框架内部，心轴的移动不会受到可能从轴套下端部进入的灰尘和污物的影响。夹持位置处不需要导轨，因此也就不会出现因心轴固定夹不良而引起的故障。

3)	防振结构

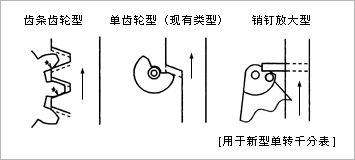

	在三种传统放大结构中，首次将销钉放大型结构用于分度值为0.01mm的千分表。这种防震结构可实现高耐久度和高精度。 类型 齿条齿轮型 单齿轮型 销钉放大型 防振性能 ∆ Ο Ο 应用例 分度值为0.01mm的千分表 单转千分表 分度值为0.001mm的千分表 销钉放大型防振结构 如果心轴快速上推，防振结构会让销钉脱离扇形齿轮，大大减少传导到齿轮的振动强度。

4)	扇形齿轮的塑料制品化
	强化合成塑料（POM+须晶）增强了扇形齿轮的滑动能力。将传统压入/组装结构的压入部件进行一体化成型设计，确保在组件的高精度。（首次用于与精度相关的部件。）

5)	硬镀层
	指针盖采用硬镀层，提高了防刮擦和防油（和其它化学试剂）能力。 A: 用钢丝棉擦拭指针盖 B: 暴露在化学试剂中 测试项目 无镀层 有镀层   A   很多刮痕   无刮痕   B (三氯乙烯) 融化 无变化
